LED-Neon-Flexkabel sollten anhand einer genehmigten Montagezeichnung und nicht nur anhand der Länge bestellt werden. Die zulässige Schnittmethode, die Endkappen, der Einspeiseanschluss, der Kabelausgang und die Montagedetails können Einfluss darauf haben, ob ein Segment passt. Eine angegebene beleuchtete Länge entspricht nicht unbedingt der fertigen Montagelänge. Bestätigen Sie vor der Bestellung das genaue Modell, die Maßbezugspunkte, die Biegerichtung, die Anschlussmethode und den Stromeinspeisungsplan.
Dieser Leitfaden richtet sich an Lichtdesigner, Auftragnehmer, Schilderhersteller und Beschaffungsteams, die Niederspannungs-Neon-Flex-Projekte planen, einschließlich Projekten in Europa und Nordamerika. Es erklärt, wie aus einem Entwurf ein klares Angebot und eine Musteranfrage wird. Es handelt sich nicht um eine Schneid- oder Verdrahtungsanleitung für ein bestimmtes Leomay-Modell.

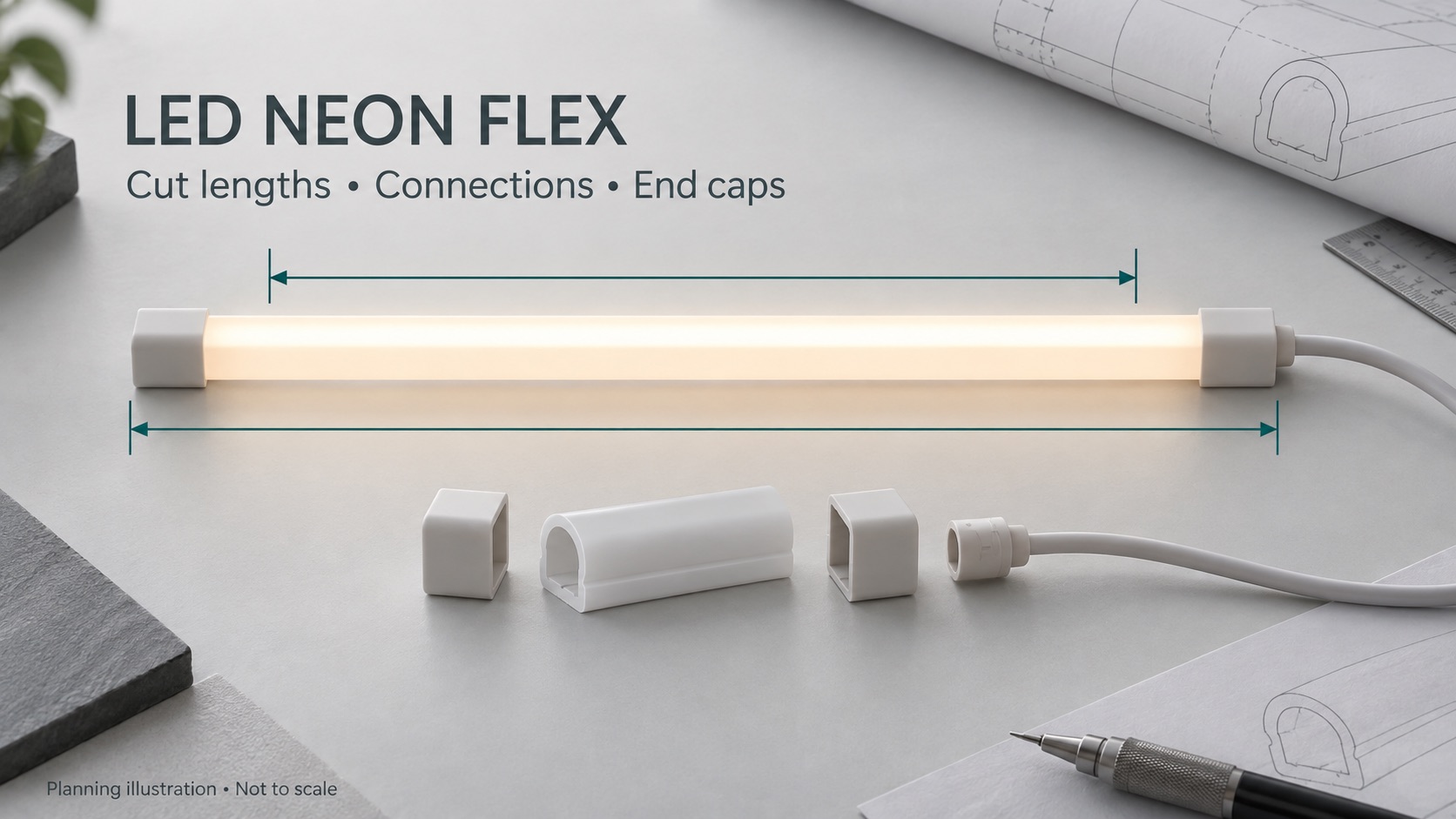

KI-generierte Planungsillustration, nicht maßstabsgetreu und kein Foto oder Spezifikation eines bestimmten Leomay-Produkts.
„Ein Meter Neonflex“ kann für einen Designer, Lieferanten und Installateur verschiedene Dinge beschreiben. Trennen Sie die Abmessungen unten, anstatt sich auf eine informelle Längenbeschreibung zu verlassen.
| Dimension | Was auf der Zeichnung zu bestätigen ist |
|---|---|
| Körperlänge kürzen | Die Länge des Neonkörpers zwischen den zulässigen Schnittpositionen, bevor die angegebenen Abschlussteile angebracht werden. |
| Fertige Montagelänge | Die Gesamthülle nach der Montage der ausgewählten Endkappen und Verbinder. Geben Sie die Bezugspunkte an und ob Kabel im Lieferumfang enthalten sind. |
| Beleuchtete Länge | Die beabsichtigte sichtbare Lichtlinie. Nicht leuchtende Endbereiche und das Erscheinungsbild der Fugen anhand eines repräsentativen Musters überprüfen. |
| Einbauraum | Die verfügbare Aussparung oder der Montageweg, einschließlich Platz für Kabelführung, Halterungen, Installationszugang und Ausbau. |
Ein Verbindungsstück kann den Silikonkörper überlappen, aber auch darüber hinausragen. Daher kann die Addition der gesamten Kataloglänge jedes Teils zu falschen Gesamtabmessungen führen. Fordern Sie die zusammengebaute Zeichnung an, anstatt eine universelle Zulage zu erfinden.
Betrachten Sie beim Vergleich von Silikon-Neon-Flex-Optionen den Querschnitt, den Anschluss und die Montageanordnung als Teil der Auswahl und nicht als Zubehör, das nach der Bestellung zu entscheiden ist.
Im Regelfall nicht. Befolgen Sie die Schneideanweisungen für das genaue Produkt. Ein Design mit definierten Schnittschritten muss an den zulässigen Positionen geschnitten werden. Bei einem Produkt, das ausdrücklich zum Freischneiden konzipiert ist, kann ein anderes Verfahren angewendet werden. Übertragen Sie beide Regeln nicht auf ein anderes Modell, da das Silikongehäuse ähnlich aussieht.
Als dokumentiertes Branchenbeispiel identifiziert die LINAIRE Flex Top Bend-Spezifikation von Diode LED ein freigeschnittenes Design und unterscheidet die werkseitige Montage von der Feldkonfektionierung. Diese Aussagen gelten für dieses Produkt, nicht für Leomay-Produkte oder Neon Flex im Allgemeinen.
Erfragen Sie vor der Auftragsfreigabe die realisierbaren Fertigmaße. Abhängig vom tatsächlichen Produkt und Layout erfordert das Projekt möglicherweise ein kürzeres Segment, ein überarbeitetes Montagedetail, ein anderes Modell oder eine neu gestaltete Verbindung. Das Zuschneiden eines zusätzlichen Teils an einer nicht genehmigten Position ist keine gültige Möglichkeit, eine Dimensionsabweichung zu beheben.
Bei einer werkseitig konfektionierten Baugruppe sollte nicht davon ausgegangen werden, dass sie vor Ort zugeschnitten werden kann. Besorgen Sie sich zunächst die zulässigen Änderungs- und Wiederbeendigungsanweisungen. Trennen Sie die Stromversorgung vor allen zulässigen Arbeiten und setzen Sie entsprechend qualifiziertes Personal ein. Schneiden Sie keine unter Spannung stehende Baugruppe ab und schließen Sie den Niederspannungs-Gleichstrom-Neon-Flexkabel nicht direkt an das Stromnetz an.
Eine Lichtleitung kann die richtige Länge haben, aber trotzdem nicht passen, weil ihr Kabel die Aussparung nicht verlassen kann, ohne eingeklemmt zu werden. Überprüfen Sie den Kabelweg und die Steckerhülle sowohl im Plan als auch im Schnitt.
Einspeisungsausrichtung: Fordern Sie eine Zeichnung an, die den Kabelausgang im Verhältnis zur beleuchteten Fläche zeigt. Namen wie Side-, Bottom- oder Endfeed benötigen einen visuellen Bezug.
Endbehandlung: Identifizieren Sie das angetriebene Ende, das geschlossene Ende und alle Segment-zu-Segment-Verbindungen separat.
Kabelfreiraum: Ermöglicht die für die ausgewählte Baugruppe erforderliche Verlegung und Zugentlastung. Drücken Sie das Kabel nicht mit Gewalt gegen eine scharfe Kante.
Zugang: Legen Sie fest, wie die Verbindung überprüft oder ersetzt werden kann, nachdem die Tischler-, Schilder- oder Fassadendetails fertiggestellt sind.
„Linker Feed“ ist ohne Blickrichtung mehrdeutig. Markieren Sie die Leuchtfläche, den Kabelausgang und die Segmentkennzeichnung auf der Zeichnung. Eine gespiegelte Installation erfordert möglicherweise eine andere Anordnung, selbst wenn die nominale Segmentlänge identisch ist.
Ein mechanisch verbundenes Segmentpaar erzeugt nicht automatisch eine durchgehende Leuchtlinie. Endabdichtung, Steckergeometrie, die Position der ersten Lichtquelle und der Abstand zwischen den Körpern können die sichtbare Verbindung beeinflussen.
Geben Sie das gewünschte Erscheinungsbild an, nicht nur „keine Lücke“. Ist das Licht direkt sichtbar, wird es durch einen Diffusor betrachtet oder von einer Oberfläche reflektiert? Definieren Sie den vorgesehenen Betrachtungsabstand und prüfen Sie die vorgeschlagene Baugruppe unter repräsentativen Helligkeits- und Umgebungslichtbedingungen. Eine Fuge, die bei indirekter Beleuchtung unauffällig ist, kann bei einem direkt betrachteten Schild auffallen.
Schneiden Sie keine Dichtung ab, drücken Sie keine zwei Endkappen zusammen und ziehen Sie nicht an einem Stecker, um einen dunklen Bereich zu verbergen, es sei denn, die Anweisungen des Herstellers erlauben dies ausdrücklich. Der bessere Ansatz besteht darin, vor der Fertigung das Segmentlayout, die genehmigte Verbindungsoption oder die Platzierung der Verbindung zu überprüfen.
Eine gerade beleuchtete Probe kann nicht das Aussehen einer zweisegmentigen Verbindung zeigen. Fordern Sie eine repräsentative gemeinsame Versammlung an, wenn visuelle Kontinuität wichtig ist. Notieren Sie die akzeptierte Musterkonfiguration, die Lichtverhältnisse und die Zeichnungsüberarbeitung, damit bei Beschaffung und Installation dieselbe Referenz verwendet wird.
Der Umriss einer Zeichnung reicht nicht aus, um festzustellen, ob Neon Flex diesem folgen kann. Überprüfen Sie die zulässige Biegeebene und Biegegrenze des Modells. Verdrehen Sie den Körper nicht, damit sich ein oben gebogenes Produkt wie ein seitlich gebogenes Produkt verhält, und zwingen Sie einen flexiblen Abschnitt nicht in eine nicht unterstützte scharfe Ecke.
Identifizieren Sie bei einer gekrümmten Installation den Weg, entlang dessen die Länge gemessen wird. Ein gerader Abstand zwischen Endpunkten ist nicht dasselbe wie die Länge um die Kurve. Vereinbaren Sie mit dem Lieferanten die Maßangabe, einschließlich der Frage, ob die Zeichnung die Montagemittellinie, eine Innenkante oder einen anderen Bezug beschreibt.
Verwenden Sie die für die mechanische Auswahl Für eine Ecke, die nicht innerhalb der Grenzen des ausgewählten Modells geformt werden kann, prüfen Sie ein unterstütztes alternatives Layout, anstatt eine nicht genehmigte Biegung zu improvisieren. Neon-Flex-Führung mit oberer Biegung oder seitlicher Biegung .
Ein zum Raum passendes Segment beweist nicht, dass die geplante Futteranordnung geeignet ist. Bei der Elektrokonstruktion müssen die ausgewählte Spannung, Last, Steuerung, Leiteranordnung, Spannungsabfall und die vom Hersteller zulässige Betriebskonfiguration separat berücksichtigt werden.
Durch das Hinzufügen eines Steckverbinders werden die elektrischen Laufbegrenzungen nicht aufgehoben. Ebenso ist die längste verfügbare Rolle oder Baugruppe nicht automatisch die Länge, die von einem Einspeisepunkt geliefert werden sollte. Koordinieren Sie die mechanischen Segmentzeichnungen mit dem elektrischen Zweigplan.
Informationen zu den elektrischen Prüfungen finden Sie in der Anleitung zum Spannungsabfall und zur Netzteildimensionierung . Verbinden Sie keine unabhängigen Stromversorgungsausgänge miteinander, es sei denn, die Gerätedokumentation erlaubt diese Konfiguration ausdrücklich.
Vergleichen Sie den tatsächlich angebotenen Prozess für das ausgewählte Modell. Die Werksmontage kann den genehmigten Abschnittsplan als Grundlage für die gelieferten Teile verwenden; Es sind weiterhin genaue Zeichnungen und Maßabnahmekriterien erforderlich. Der Feldanschluss kann Messungen vor Ort nur dort durchführen, wo das Produkt dies unterstützt, mit den angegebenen Komponenten, Verfahren und Inspektionen.
Fragen Sie, was sich nach dem Schneiden ändert: die zulässige Umgebung, die Abschlussmethode, die geltenden Dokumentations- und Testanforderungen. Ein versiegelt aussehendes Ende ist kein Beweis dafür, dass die ursprüngliche Schutzart beibehalten wurde. Sehen Sie sich den IP-Rating-Leitfaden für LED-Streifen an , wenn die Wasserbelastung relevant ist.
Maßgebend sind die Herstellerangaben. Beispielsweise spezifiziert die LINAIRE Flex-Installationsanleitung einen eigenen Handhabungs- und Beendigungsprozess. Seine Teile, Versiegelungsmethode und Schutzbedingungen dürfen nicht als Anweisungen für das Produkt eines anderen Herstellers betrachtet werden.
Identifizieren Sie bei europäischen und nordamerikanischen Projekten den Zielmarkt und die erforderliche Produktdokumentation bereits in der Spezifikationsphase. IP-Schutz, elektrische Eignung und Marktkonformität sind separate Prüfungen. Betrachten Sie die Wahl eines Steckverbinders oder eines Silikongehäuses nicht als Zertifizierungsnachweis für die abgeschlossene Installation.
Geben Sie für jede einzelne Baugruppe einen Zeitplaneintrag an. Das Wiederholen derselben Nennlänge mit unterschiedlichen Vorschubrichtungen ist nicht dieselbe Spezifikation.
Identifizieren Sie es: Zeichnungsnummer, Revision, Segmentreferenz und Menge.
Bemaßen Sie es: erforderliche beleuchtete Linie, verfügbarer Installationsraum, vereinbarte Referenz der fertigen Länge und akzeptable Toleranzen.
Beschreiben Sie die Form: Querschnitt, beleuchtete Fläche, Biegerichtung, Kurvengeometrie und Montagemethode.
Definieren Sie beide Enden: Stecker- oder Endkappentyp, Kabelausgangsrichtung, Kabelanforderungen und Zugangsraum.
Geben Sie die Beleuchtung und Versorgung an: ausgewähltes Modell oder erforderliche Farbe/CCT, Steuermethode, Spannung, Zweiganordnung und Treiberposition.
Erfassen Sie die Umgebung: Innen-/Außenstandort, Wasser- und Reinigungsbelastung, Zielgruppe und erforderliche Dokumentation.
Vereinbaren Sie die Abnahme: Maßkontrolle, repräsentatives Fugenbild, Funktionskontrolle und ggf. projektspezifische Nachweise.
Verwenden Sie eine deklarierte Zeicheneinheit. Wenn sowohl Millimeter als auch Zoll angezeigt werden, geben Sie an, welches Maß maßgeblich ist. Abgerundete Konvertierungen sollten nicht zu einer zweiten widersprüchlichen Spezifikation werden. Bewahren Sie die genehmigte Zeichnung und das Musterprotokoll zusammen auf und überprüfen Sie die Ersetzungen gegen beide.
Nur wenn die genaue Produktanleitung das Freischneiden ausdrücklich zulässt. Befolgen Sie andernfalls die genehmigten Schnittpositionen und das Abschlussverfahren. Das Aussehen allein kann die innere Schnittanordnung nicht erkennen.
Gehen Sie nicht davon aus, dass dies der Fall ist. Fragen Sie nach, ob das Angebot die Körperlänge, die beleuchtete Länge oder die Länge der fertigen Baugruppe beschreibt, und fordern Sie eine bemaßte Zeichnung mit den enthaltenen Teilen an.
Das hängt von der Schnittanordnung des Modells, den montierten Enddetails und dem erforderlichen Einbauspielraum ab. Bestätigen Sie die realisierbaren Fertigmaße, bevor Sie die Aussparung herstellen oder die Bestellung genehmigen.
Nicht unbedingt. Elektrische Kontinuität und optische Kontinuität sind unterschiedlich. Bewerten Sie die tatsächliche Verbindung mit der ausgewählten Endbehandlung und repräsentativen Betrachtungsbedingungen, bevor Sie eine Anforderung an ein nahtloses Erscheinungsbild akzeptieren.
Nur innerhalb der zulässigen Biegegeometrie des ausgewählten Produkts. Eine scharfe Ecke erfordert möglicherweise ein überarbeitetes Layout oder ein genehmigtes Verbindungsdetail. Das Verdrehen oder Falten des Körpers ist kein Ersatz.
Nicht automatisch. Die anwendbare Bewertung hängt von der dokumentierten Montage- und Anschlussmethode ab. Bestätigen Sie die Bedingungen für das ausgewählte Produkt, anstatt davon auszugehen, dass ein Dichtmittel den ursprünglichen Schutz wiederherstellt.
Nein. Die physische Passform und die Eignung für den elektrischen Betrieb müssen separat anhand des ausgewählten Produkts, der Last, der Verkabelung und der Versorgungsanordnung überprüft werden. Ein Verbindungsdetail kann diese Grenzwerte nicht außer Kraft setzen.
Senden Sie die Zeichnung, Segmentmengen, Maßangaben, Biegerichtung, Vorschubausrichtung, Beleuchtungsanforderungen, Installationsumgebung, Zielmarkt und erforderliche Dokumente. Identifizieren Sie alle erforderlichen gemeinsamen Erscheinungsbilder oder Mustergenehmigungskriterien.
Beginnen Sie mit einer bemaßten Zeichnung und einem klaren Segmentplan, nicht nur mit einer Gesamtmetermenge. Senden Sie Ihre Neon-Flex-Projektanforderungen an Leomay , einschließlich der Anwendung, des verfügbaren Platzes, der geplanten Lichtlinie, der Kabelführung, des ausgewählten Modells oder der Beleuchtungsanforderungen, der elektrischen Anordnung und des Mengenbereichs, damit die relevanten Optionen überprüft werden können.
Für Dokumentationen wie UL, CE, RoHS und FCC bestätigen Sie die Verfügbarkeit und Anwendbarkeit für die ausgewählte Spezifikation und den Zielmarkt. Dieser Leitfaden erhebt nicht den Anspruch, dass jedes Leomay-Neon-Flex-Modell alle Schnittmethoden, Anschlüsse, Schutzstufen oder Zertifizierungsanforderungen unterstützt.
