Erklärte IP-Schutzarten für LED-Streifen: So wählen Sie IP20, IP65, IP67 oder IP68 für kommerzielle Projekte

Direkte Antwort: Die IP-Schutzart eines LED-Streifens beschreibt, wie ein Gehäuse unter definierten Testbedingungen vor Zugriff, festen Fremdkörpern und Wassereintritt schützt. Die erste Ziffer bezeichnet Zugang und feste Gegenstände; der zweite befasst sich mit Wasser. IP20, IP65, IP67 und IP68 sind nicht einfach vier Stufen der „Wasserdichtigkeit“. Sie repräsentieren unterschiedliche Schutzbedingungen. Eine zuverlässige kommerzielle Spezifikation muss die gesamte Installation berücksichtigen – einschließlich Streifen oder Neonkabel, Steckverbinder, abgeschnittene Enden, Endkappen, Kabeleinführungen, Montageprofil, Treiber, Controller und Verbindungspunkte –, da eine ungeschützte Schnittstelle den praktischen Schutz des zusammengebauten Systems bestimmen kann.

Was bedeutet eine IP-Einstufung für einen LED-Streifen?

Der IP-Code wird durch IEC 60529 definiert, die internationale Norm für die Schutzgrade von Gehäusen. Es handelt sich um ein Klassifizierungssystem und nicht um eine allgemeine Aussage darüber, dass ein Produkt für jede Innen-, Außen- oder Unterwasseranwendung geeignet ist.

Die erste Ziffer: Zugang und feste Fremdkörper

Die erste Kennziffer gibt den Schutz des Gehäuses gegen den Zugang zu gefährlichen Teilen und das Eindringen fester Fremdkörper an. Beispielsweise bietet die erste Ziffer in IP20 einen definierten Schutzgrad gegen Zugriff und größere feste Gegenstände, während die erste Ziffer 6 in IP65, IP67 und IP68 die höchste Staubeindringkategorie im zweistelligen IP-System darstellt.

Die zweite Ziffer: Wassereinbruch

Die zweite Ziffer bezieht sich auf den schädlichen Wassereintritt im Rahmen einer angegebenen Prüfung. Eine Null beansprucht keinen Gewässerschutz. Die Ziffern 5, 7 und 8 beziehen sich auf unterschiedliche Testbedingungen: Wasserstrahlen, vorübergehendes Eintauchen und kontinuierliches Eintauchen unter Bedingungen, die für das Produkt vereinbart oder spezifiziert wurden. Diese Bedingungen sind nicht austauschbar. Ein IP67-Produkt ist nicht automatisch für den dauerhaften Einsatz unter Wasser ausgelegt und eine IP68-Erklärung ist unvollständig, es sei denn, die relevanten Eintauchbedingungen sind bekannt.

IP20 vs. IP65 vs. IP67 vs. IP68 auf einen Blick

Diese Tabelle ist eine Auswahlhilfe und keine Aussage darüber, dass jedes Produkt mit einem bestimmten Etikett für die gleiche Installation geeignet ist. Käufer sollten die tatsächliche Konstruktion und die Unterlagen des ausgewählten Modells vergleichen. von Leomay Die Produktoptionen für LED-Streifen sollten daher nach Modell und Anwendung und nicht nur nach IP-Code geprüft werden.

Warum die komplette Installation den tatsächlichen Schutzgrad bestimmt

Ein geschützter Streifenkörper schafft nicht automatisch ein geschütztes Beleuchtungssystem. An Schnittstellen außerhalb des geprüften bzw. abgedichteten Bereichs kann Wasser eindringen. In der Praxis kann der Schutz einer Baugruppe durch die am wenigsten geschützte Komponente oder durch die Verarbeitung vor Ort eingeschränkt werden.

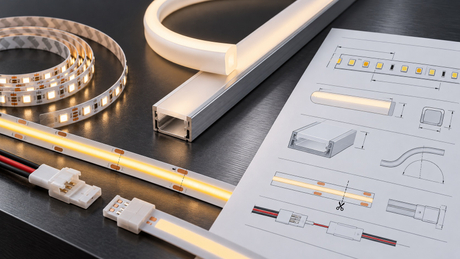

Steckverbinder, Endkappen und Kabeleinführungen

Jeder Übergang ist ein potenzieller Einstiegspfad. Ein Steckverbinder kann eine andere Umweltverträglichkeit aufweisen als die Leiste. Endkappen und Kabelverschraubungen müssen zur Produktgeometrie und zur vorgesehenen Exposition passen. Die Kabelrichtung ist ebenfalls wichtig, da Wasser entlang eines Kabels fließen oder sich an einem Tiefpunkt sammeln kann.

Enden abschneiden und vor Ort zusammenbauen

Durch das Schneiden eines werkseitig gefertigten Streifens oder Neonkabels können Leiter freigelegt und der Zustand des Originalprodukts verändert werden. Die Feldanschlussmethode, kompatible Dichtungsmaterialien, Aushärtungsprozess und Verarbeitung müssen definiert werden. Eine Bewertung für eine ungeschnittene Probe sollte nicht automatisch auf eine vor Ort geschnittene Baugruppe übertragen werden.

Netzteile, Controller und Anschlusspunkte

Fahrer und Controller bedürfen einer eigenen Eignungsprüfung. Ein geschützter LED-Streifen kann einen an einer ungeeigneten Stelle installierten Treiber oder eine freiliegende Verbindungsstelle nicht ausgleichen. Bei der elektrischen Auslegung müssen auch Last, Strom, Kabelwiderstand und -verteilung berücksichtigt werden. finden Sie in der Die elektrischen Planungsschritte Anleitung zum Spannungsabfall des LED-Streifens und zur Dimensionierung des Netzteils .

Aluminiumprofile ergeben nicht automatisch ein IP-zertifiziertes System

Ein Aluminiumprofil kann die Montage, Wärmeübertragung, Ausrichtung und Diffusion unterstützen, es sollte jedoch nicht davon ausgegangen werden, dass es eine bestimmte IP-Schutzart erhält, es sei denn, die gesamte Profilbaugruppe wurde auf diesen Anspruch hin bewertet. Abdeckungen, Endkappen, Verbindungen und Montagedurchdringungen können das Installationsergebnis beeinflussen.

Auswahl nach Anwendung und Belichtung

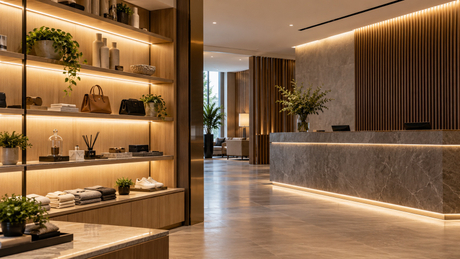

Trockene Innenschreinerei und Displaybeleuchtung

Für geschützte Schränke, Regale und Innendisplays kann eine IP20-Option geeignet sein, wenn Wasser, Kondensation und Nassreinigung ausgeschlossen sind. Der Käufer sollte dennoch den Touch-Zugang, die Belüftung, die Montagefläche, den Standort des Treibers und die örtlichen elektrischen Anforderungen überprüfen.

Feuchtigkeit, Spritzwasser und Reinigung

Küchen, Badezimmer, Bars, Lebensmittelauslagen und Reinigungszonen können nicht allein über den Raumnamen ausgewählt werden. Stellen Sie fest, ob die Beleuchtung nur Feuchtigkeit, direkten Spritzern, Wasserstrahlen, Reinigungsmitteln oder Kondensation ausgesetzt ist. Der Installationsort und die Freilegung der Anschlüsse können wichtiger sein als die Nennleistung des Streifenkörpers.

Außenfassaden, Beschilderungen und Landschaftsdetails

Outdoor beschreibt nicht eine Umgebung. Regeneinwirkung, Entwässerung, Sonneneinstrahlung, Temperaturschwankungen, Salz, Umweltverschmutzung, Chemikalien, stehendes Wasser und mechanische Bewegung können alle relevant sein. IEC 60529 befasst sich mit dem Schutz vor eindringenden Flüssigkeiten, legt jedoch nicht allein die Beständigkeit gegen Korrosion, UV-Strahlung, Vereisung oder andere äußere Einflüsse fest.

Anwendungen in Bodennähe und mit Eintauchrisiko

Wenn sich um die Beleuchtung herum Wasser ansammeln kann, definieren Sie die erwartete Exposition, anstatt allgemein ein „wasserdichtes“ Produkt anzufordern. Vorübergehende Überschwemmung und dauerndes Untertauchen sind unterschiedliche Auslegungsfälle. Das Projektteam sollte vor der Auswahl die vollständige Montage, die festgelegten Testbedingungen, Installationsanweisungen, Entwässerungs- und Wartungszugänge bestätigen.

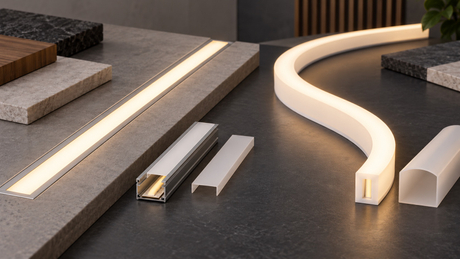

LED-Streifen oder Silikon-Neon-Flex?

Die IP-Schutzart allein entscheidet nicht darüber, ob ein LED-Streifen oder ein Silikon-Neon-Flexkabel der bessere Formfaktor ist. Der LED-Streifen eignet sich für geschützte lineare Details oder Installationen innerhalb eines kompatiblen Profils. Silikon-Neonflex kann in Betracht gezogen werden, wenn eine durchgehende Leuchtfläche, eine definierte Biegerichtung oder eine integrierte Diffusorgeometrie erforderlich sind.

Für Neon-Flexkabel müssen Käufer außerdem Profilabmessungen, Lichtaustrittsrichtung, Biegerichtung, minimalen Biegeradius, Schneideinheit, Kabeleinführung und Anschlussmethode bestätigen. Sehen Sie sich von Leomay die Silikon-Neon-Flex-Optionen und die Neon-Flex-Anleitung mit oberer Biegung vs. seitlicher Biegung an . Biegen Sie ein Produkt nicht gegen seine vorgesehene Achse und gehen Sie nicht davon aus, dass ein versiegelt aussehender Diffusor jeden Radius oder jede Freilegung zulässt.

Europa und Nordamerika: IP-, NEMA- und Standortbedingungen sind nicht gleichwertig

Globale Käufer erhalten häufig Spezifikationen, die IEC-IP-Codes, NEMA-Gehäusetypen und die nordamerikanische Terminologie für trockene, feuchte oder nasse Standorte kombinieren. Sie sollten nicht als austauschbare Etiketten behandelt werden.

Der IP-Code konzentriert sich auf den Zugang, feste Fremdkörper und das Eindringen von Wasser. NEMA-Gehäusetypen können zusätzliche Umweltaspekte berücksichtigen, und NEMA erklärt, dass ein IP-Grad nicht einfach als gleichwertig mit einem NEMA-Typ erklärt werden kann. Ebenso beweist ein bestimmter IP-Code allein nicht, dass ein LED-Streifen, ein Treiber oder eine komplette Leuchte für einen feuchten oder nassen Standort in Nordamerika bewertet oder gekennzeichnet ist.

Bei europäischen Projekten ersetzt ein IP-Code auch nicht die für das fertige Produkt und Projekt geltenden Konformitätsbewertungs-, Dokumentations- und Installationsanforderungen. Bestätigen Sie bei nordamerikanischen Projekten die erforderliche Produktkategorie, Standorteignung, Stromversorgungsanordnung und Installationsbedingungen. Die Verfügbarkeit der Dokumentation muss für das ausgewählte Modell und den Zielmarkt bestätigt werden.

Checkliste für die B2B-Beschaffung vor Angebot oder Bemusterung

Geben Sie die folgenden Informationen an, damit der Hersteller eine relevante Konstruktion überprüfen kann, anstatt anhand des Wortes „im Freien“ zu raten:

• Anwendungs- und Einbauzeichnung oder Baustellenfoto

• Standort im Innen- oder Außenbereich und voraussichtliche Wassereinwirkung

• Ob Reinigungsmittel, Salz, UV, Kondenswasser oder stehendes Wasser vorhanden sind

• Verfügbare Einbaumaße und Montageart

• Präferenz für LED-Streifen oder Neon-Flex, ggf. einschließlich Biegerichtung

• Spannung, Leistungsbeschränkungen und Schaltungslayout

• Farbe oder CCT, CRI und erforderliche Lichtleistung

• Dimm- oder Steuerungsmethode

• Erforderliche Schnittlänge, Kabeleinführung und Anschlussart

• Mengenbereich, Zielmarkt und erforderliche Dokumentation

So validieren Sie eine Vertreterversammlung

Eine nützliche Musterprüfung sollte die beabsichtigte Installation darstellen und nicht nur ein loses Stück Streifen. Dazu gehören die eigentlichen Steckverbinder, Endkappen, Kabeleinführungen, Montagekanäle, Klebstoffe oder Clips, Treiberanordnung und Feldverbindungen. Überprüfen Sie, ob die Beispielanweisungen mit der Art und Weise übereinstimmen, wie Installateure das Produkt schneiden, anschließen und montieren.

Die Validierungsbedingungen sollten sich aus den geltenden Produktanforderungen, der Projektspezifikation, dem Zielmarkt und dem dokumentierten Produktanspruch ergeben. Für jede LED-Streifeninstallation gibt es keine allgemeingültige Testtiefe, -dauer oder maximale Lauflänge. Notieren Sie die ausgewählte Konfiguration, sodass sich Angebot, Muster und Produktionsspezifikation auf dieselbe Baugruppe beziehen.

Häufig gestellte Fragen

Ist der IP65-LED-Streifen wasserdicht?

Nicht im weitesten Sinne. IP65 berücksichtigt das Eindringen von Staub und Wasserstrahlen unter definierten Testbedingungen, es handelt sich jedoch nicht um eine Eintauchschutzklasse. Auch die Steckverbinder, abgeschnittenen Enden, Kabeleinführungen, der Treiber und die Einbauausrichtung müssen für die erwartete Belastung geeignet sein.

Kann der IP67-LED-Streifen dauerhaft unter Wasser installiert werden?

Allein aus IP67 lässt sich kein Rückschluss auf eine dauerhafte Unterwassertauglichkeit ziehen. IP67 bezieht sich auf vorübergehendes Untertauchen unter definierten Bedingungen. Für ein dauerhaftes Eintauchprojekt sind ein Produkt und eine komplette Baugruppe erforderlich, die für die angegebenen Bedingungen bewertet wurden.

Was ist der Unterschied zwischen IP67- und IP68-LED-Streifen?

Sie befassen sich mit unterschiedlichen Immersionsbedingungen. IP67 deckt das vorübergehende Untertauchen im Rahmen des definierten Tests ab, während IP68 das dauerhafte Untertauchen unter den für das Produkt spezifizierten Bedingungen abdeckt. Bestätigen Sie für IP68 die angegebene Tiefe, Dauer, Medium, Temperatur und Abschlussmethode.

Ist IP20 für Küchen oder Badezimmer geeignet?

Nur wenn der tatsächliche Standort trocken und vor Wassereinwirkung geschützt ist. Eine Raumbeschriftung reicht nicht aus. Überprüfen Sie Spritzzonen, Kondensation, Reinigungsmethoden, Berührungszugang und die Anforderungen, die für die gesamte Installation gelten.

Erhöht ein Aluminiumprofil die IP-Schutzart?

Nicht automatisch. Ein Profil kann die Montage, Wärmeübertragung und Diffusion verbessern, aber ein bestimmter IP-Anspruch erfordert die Bewertung der gesamten Profilbaugruppe, einschließlich ihrer Abdeckung, Verbindungen, Endkappen und Durchdringungen.

Beeinträchtigt das Schneiden eines LED-Streifens dessen Schutz vor eindringendem Licht?

Es kann. Durch das Schneiden kann ein geschütztes Gehäuse geöffnet und Leiter freigelegt werden. Das abgeschnittene Ende muss mit der für dieses Produkt angegebenen kompatiblen Methode und den für dieses Produkt angegebenen Materialien abgeschlossen werden, und die fertige Baugruppe sollte für die vorgesehene Exposition validiert werden.

Ist eine IP-Einstufung dasselbe wie eine Nassstandort- oder NEMA-Einstufung?

Nein. IP-, NEMA-Gehäusetypen und Trocken-/Feucht-/Nassstandortbezeichnungen stammen aus unterschiedlichen Systemen und können nicht als austauschbar behandelt werden. Bestätigen Sie die genaue Produktbewertung, Kennzeichnung und Dokumente, die im Zielmarkt erforderlich sind.

Welche Informationen sollte ich für ein Angebot für einen Outdoor-LED-Streifen oder Neon-Flex-Streifen senden?

Senden Sie den Antrag, die Belichtung und die vollständigen Installationsdetails. Fügen Sie Zeichnungen oder Fotos, Abmessungen, Spannung, Farbe oder CCT, CRI, Kontrollmethode, Schnittlänge, Kabeleinführung, Anschlüsse, Mengenbereich, Zielmarkt und erforderliche Dokumentation bei. Dies ermöglicht die Überprüfung des ausgewählten Modells und der ausgewählten Baugruppe, ohne davon auszugehen, dass ein IP-Code alle Anforderungen erfüllt.

Planen Sie das komplette System, nicht nur den Streifen

Die richtige IP-Auswahl beginnt mit der tatsächlichen Belichtung und endet mit einer verifizierten Montage. Definieren Sie, wo Wasser in die Anlage gelangen kann, identifizieren Sie jede Schnittstelle, trennen Sie den Schutz vor eindringendem Wasser von anderen Umwelt- und Regulierungsanforderungen und vergleichen Sie Proben in der vorgesehenen Konfiguration.

Planen Sie ein LED-Streifen- oder Silikon-Neon-Flex-Projekt? Senden Sie Leomay die Anwendung, die Expositionsbedingungen, die Installationszeichnung, die Abmessungen, die Spannung, die Farbe oder den CCT, den CRI, die Steuermethode, die Schnittlänge, die Kabeleinführungsrichtung, den Mengenbereich, den Zielmarkt und die erforderliche Dokumentation. Anschließend können die relevanten Produktoptionen und die Dokumentationsverfügbarkeit für das ausgewählte Modell und Projekt überprüft werden.

Technischer Hinweis: IEC 60529 definiert den IP-Code. Die NEMA-Richtlinien erklären, warum IP-Grade und NEMA-Gehäusetypen nicht direkt gleichwertig sind. Projektteams sollten die geltenden Normen, Produktdokumentationen und lokalen Anforderungen für die fertige Installation konsultieren.
