Top Bend vs. Side Bend LED Neon Flex: Auswahl für Architekturprojekte

Kurze Antwort: Wählen Sie das LED-Neon-Flexkabel mit oberer Biegung, wenn der Installationspfad relativ zur lichtemittierenden Oberfläche nach oben und unten verläuft. Wählen Sie LED-Neon-Flex mit seitlicher Biegung, wenn der Pfad auf der Montageebene eine Kurve nach links und rechts macht. Die richtige Wahl hängt von der Projektzeichnung ab, nicht nur vom Aussehen des Musters.

Was bedeuten „Top Bend“ und „Side Bend“?

Die Begriffe beschreiben die Richtung, in die sich das Silikon-Neonprofil biegen soll. Sie beschreiben nicht nur, wo das Produkt installiert ist.

Ein Top-Bend-Profil biegt sich normalerweise in der gleichen Ebene wie ein herkömmlicher flacher LED-Streifen: Es folgt einer Auf- und Ab-Kurve, während die beleuchtete Fläche von vorne sichtbar bleibt. Ein seitlich gebogenes Profil biegt sich seitlich, sodass sich die Lichtlinie über eine flache Montageebene nach links und rechts drehen kann.

Der Versuch, einen Neon-Flex in die falsche Richtung zu zwingen, kann zu ungleichmäßigen Kurven führen, den internen Schaltkreis belasten, das Silikon beschädigen oder helle und dunkle Abschnitte erzeugen. Beachten Sie stets den modellspezifischen Mindestbiegeradius und die Einbauhinweise.

Top Bend vs. Side Bend LED Neon Flex

Wo wird Top-Bend LED Neon Flex häufig verwendet?

Neonflex mit oberer Biegung wird häufig in Betracht gezogen, wenn die Lichtlinie vertikalen Architekturkonturen folgt. Beispiele hierfür sind Deckenkehlen, Bögen, geschwungene Wanddetails, Landschaftskanten, Stufenmerkmale und lineare Umrisse, die ihre Höhe ändern.

Es kann auch geeignet sein, wenn der Designer möchte, dass das beleuchtete Gesicht auf den Betrachter ausgerichtet bleibt, während sich der Körper entlang des Installationspfads nach vorne und hinten beugt. Der Montagekanal bzw. die Befestigungsklammern müssen die vorgesehene Rundung unterstützen, ohne lokale Druckstellen zu erzeugen.

Wo wird Side-Bend LED Neon Flex häufig verwendet?

Neonflex mit seitlicher Biegung wird häufig für Formen ausgewählt, die von vorne betrachtet werden, z. B. Kanalbuchstaben, Logos, dekorative Grafiken, kreisförmige Umrisse, gebogene Verkaufsdisplays und Gebäudekonturen, die sich nach links und rechts drehen.

Bei Beschilderungen und grafischen Linien kann die seitliche Biegung die Reproduktion eines zweidimensionalen Pfads auf einer Wand oder einem Paneel erleichtern. Allerdings muss bei engen Ecken dennoch der vorgegebene Biegeradius eingehalten werden. Eine scharfe Ecke in einer Zeichnung erfordert möglicherweise einen größeren Radius, eine Verbindung, ein separates Segment oder ein anderes Profil.

Fünf Spezifikationen, die vor der Bestellung bestätigt werden müssen

1. Biegerichtung und minimaler Biegeradius

Senden Sie die Zeichnung mit Pfeilen, die sowohl die Emissionsrichtung als auch die Biegerichtung zeigen. Bestätigen Sie den minimalen Biegeradius für das genaue Profil. Gehen Sie niemals davon aus, dass sich zwei Profile mit ähnlichen Außenabmessungen auf die gleiche Weise biegen.

2. Profilgröße und Einbauraum

Überprüfen Sie die Breite und Höhe der Neonröhre anhand des Montagekanals, der Nut, des Schildkastens, der Voute oder des Fassadendetails. Berücksichtigen Sie Toleranzen für Steckverbinder, Endkappen, Kabelausgänge und wasserdichte Abdichtung.

3. Spannung und maximale Lauflänge

Niederspannungs-Neon-Flex-Systeme müssen im Hinblick auf Spannungsabfall, Wattzahl pro Meter, Kabelgröße, Treiberkapazität, Einspeiseposition und Gesamtlauflänge geplant werden. Längere durchgehende Leitungen erfordern möglicherweise zusätzliche Einspeisungen oder eine projektspezifische Verkabelung. Für einen detaillierten Spannungsvergleich lesen Sie unseren Leitfaden: 12-V- vs. 24-V-LED-Streifenlichter für kommerzielle Projekte.

4. Lichtleistung, Farbe und Steuerung

Definieren Sie die erforderliche Farbtemperatur oder das Farbsystem, das Helligkeitsziel, die Dimmmethode und das Steuerprotokoll. Wenn das Neon für eine Markenfarbe, ein Beschilderungsmuster oder eine Gastronomieeinrichtung verwendet wird, genehmigen Sie vor der Produktion ein physisches Muster, da sich die wahrgenommene Farbe mit dem Silikondiffusor und der Betrachtungsumgebung ändern kann.

5. Umgebung, Abdichtung und Kabelausgang

Geben Sie an, ob das Projekt im Innen- oder Außenbereich stattfindet, Regen ausgesetzt ist, sich in der Nähe von salzhaltiger Luft befindet, mit Chemikalien gereinigt wird oder an einem Ort mit hohen Temperaturen installiert wird. Bestätigen Sie den erforderlichen Schutzgrad für die gesamte Baugruppe, einschließlich Kabeleinführung, Endkappen, Verbindungen und vor Ort zugeschnittenen Abschnitten. Betrachten Sie eine IP-Einstufung auf Produktebene nicht als automatische Genehmigung für den Einsatz unter Wasser oder bei chemisch aggressiven Anwendungen.

Bewerbungscheckliste für Architekten und Bauunternehmer

• Stellen Sie einen Plan, eine Ansicht oder einen Schnitt mit Abmessungen bereit.

• Markieren Sie die sichtbare lichtemittierende Fläche.

• Markieren Sie jede Biegerichtung und den kleinsten Kurvenradius.

• Geben Sie die Verwendung im Innen- oder Außenbereich sowie jegliche Wassereinwirkung an.

• Geben Sie Gesamtlänge, einzelne Segmentlängen und Schnittpunkte an.

• Kabelabgangsrichtung und Kabellänge anzeigen.

• Definieren Sie Spannung, Einspeisepositionen und Steuerungsanforderungen.

• Bestätigen Sie die Abmessungen des Montagekanals, der Clips oder der vertieften Nut.

• Fordern Sie ein Muster oder einen Vorproduktionsabschnitt an, wenn Farbe und Gleichmäßigkeit entscheidend sind.

Häufige Auswahlfehler

Allein anhand des Produktfotos auswählen

Ein aufgerolltes Produktfoto zeigt nicht, wie sich das Neon nach der Installation biegen soll. Verwenden Sie immer eine Profilzeichnung und ein Biegerichtungsdiagramm.

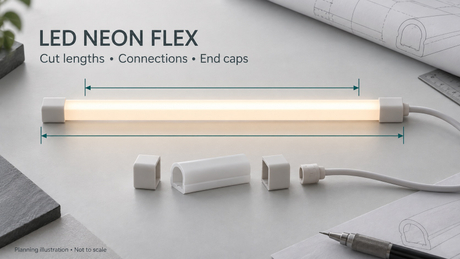

Endkappen und Kabelausgänge ignorieren

Die beleuchtete Linie passt möglicherweise in die Zeichnung, während der Stecker oder das Kabel nicht in den verfügbaren Platz passt. An beiden Enden und an jedem Einspeisepunkt Montagefreiraum reservieren.

Entwerfen einer Ecke, die enger ist, als das Produkt zulässt

Neon Flex erzeugt sanfte Kurven, nicht unbegrenzt scharfe Ecken. Das Biegen unterhalb des angegebenen Radius kann das Aussehen und die Zuverlässigkeit beeinträchtigen.

Vorausgesetzt, alle Outdoor-Versionen sind austauschbar

Die Eignung für den Außenbereich hängt vom vollständig abgedichteten System und der tatsächlichen Umgebung ab. Bestätigen Sie das ausgewählte Modell, die Dichtungsmethode und das Installationsverfahren für das Projekt, anstatt einen allgemeinen Anspruch auf eine gesamte Produktpalette zu erheben.

Häufig gestellte Fragen

Kann der LED-Neon-Flex mit oberer Biegung nach links und rechts gedreht werden?

Nicht wie die normale Biegerichtung. Durch gewaltsames seitliches Biegen kann das Produkt verdreht oder beschädigt werden. Verwenden Sie eine Seitenbiegung oder ein geeignetes multidirektionales Profil, wenn die Zeichnung Links-Rechts-Kurven erfordert.

Welcher Typ eignet sich besser für Buchstaben und Logos?

Neonflex mit seitlicher Biegung ist oft der praktische Ausgangspunkt für zweidimensionale Schriftzüge und Logo-Umrisse, aber die endgültige Wahl hängt von der emittierenden Fläche, der Profilgröße, dem Kurvenradius und der Montagemethode ab.

Welcher Typ eignet sich besser für Bögen und Deckenkonturen?

Neonflex mit oberer Biegung wird üblicherweise für architektonische Höhen- und Tiefenkonturen in Betracht gezogen. Die Schnittzeichnung sollte vor der Bestätigung des Profils überprüft werden.

Kann LED-Neon-Flex eine scharfe 90-Grad-Ecke erzeugen?

Es sollte nicht in eine scharfe Ecke gefaltet werden. Verwenden Sie den angegebenen Mindestbiegeradius, gestalten Sie die Ecke als Kurve um oder unterteilen Sie die Linie in technische Abschnitte.

Welche Informationen sollte ich für ein OEM/ODM-Angebot senden?

Senden Sie den Antrag, Zeichnungen, Profilabmessungen, Biegerichtung, Spannung, Farbe, Segmentlängen, Kabelabgänge, Installationsumgebung, Steuerungsmethode und erforderliche Menge. Wenn eine Zertifizierung oder ein Testbericht erforderlich ist, identifizieren Sie den genauen Zielmarkt und das Modell, damit die relevanten Dokumente überprüft werden können.
