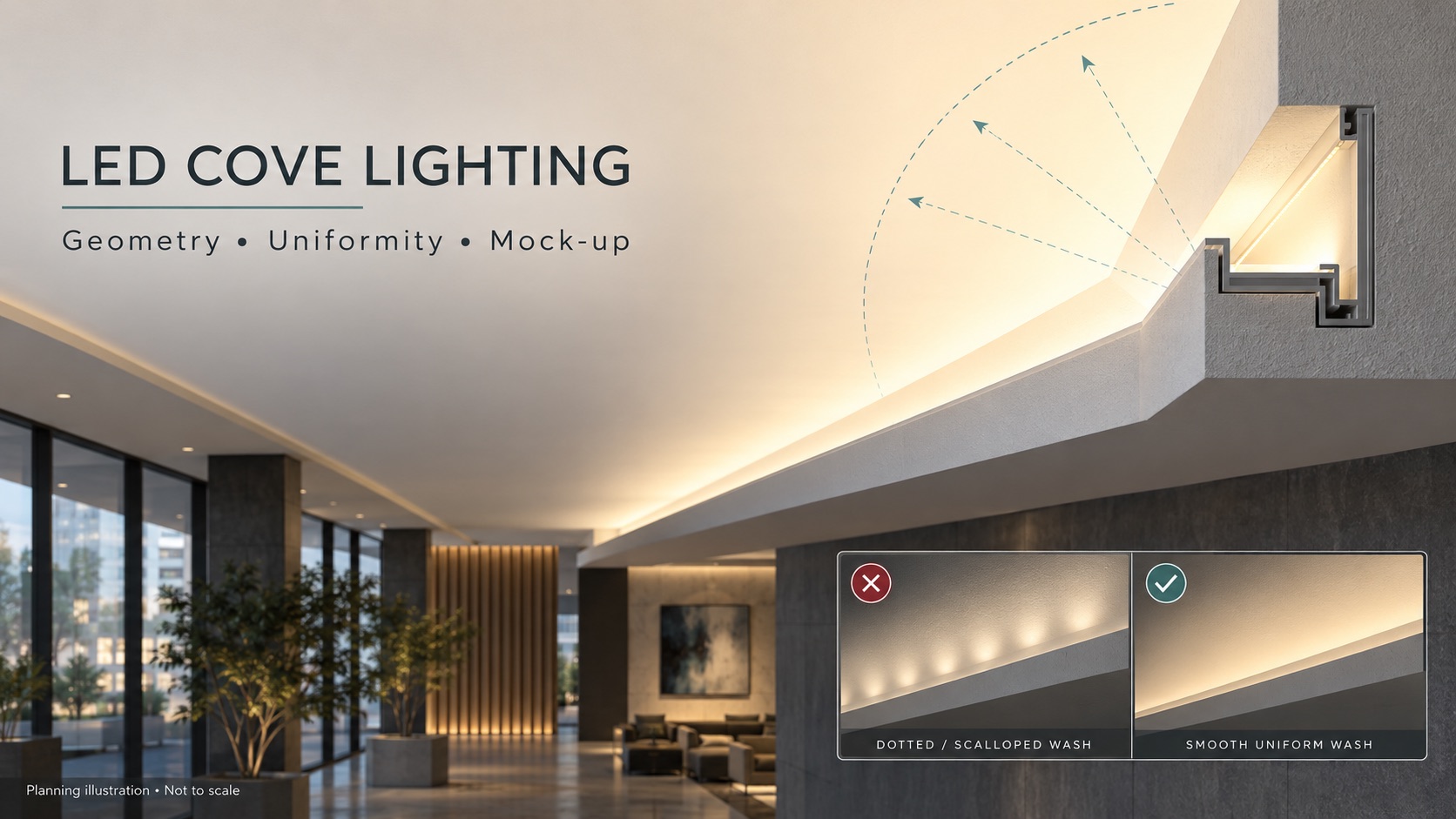

Direkte Antwort: Eine sanfte Voutenbeleuchtung mit LED-Streifen wird nicht durch den Streifen allein erzeugt. Dies hängt vom gesamten Optik- und Installationssystem ab: Betrachtungswinkel, Voutengeometrie, Abstand zur beleuchteten Oberfläche, Streifenkonstruktion und LED-Abstand, Profil und Diffusor, Oberflächenreflexion, Ecken und Verbindungen, Spannungsabfallkontrolle und die Qualität der Installation vor Ort. Es gibt keinen universellen Abstand oder Montageabstand, der für jede Decke funktioniert. Die sicherste Spezifikation ist ein repräsentatives Modell, das mit dem vorgesehenen Hohlkehlenabschnitt, der Oberfläche, dem Streifen, dem Profil, dem Diffusor, dem Treiber und der Steuerungsmethode erstellt wurde.
Dieser Leitfaden richtet sich an Lichtdesigner, Architekten, Auftragnehmer, Händler und Projektkäufer, die sichtbare Punkte, helle Streifen, Ausbuchtungen, dunkle Fugen und inkonsistente Ecken bei der gewerblichen Voutenbeleuchtung verhindern müssen.
Ein Produkt kann in einem Probenkanal einheitlich aussehen und dennoch eine unebene Decke erzeugen. Der Grund ist einfach: Der Betrachter sieht Licht, nachdem es mit der Bucht, dem Diffusor und der Empfangsfläche interagiert hat. Eine Änderung eines dieser Elemente kann das Ergebnis verändern.
Beginnen Sie mit dem architektonischen Abschnitt, anstatt zuerst den Streifen auszuwählen. Notieren Sie die Höhe des Randes oder der Aufkantung, die verfügbare Einbautiefe, die Montagefläche, die Richtung des Lichts, den Abstand zur Decke oder Wand und die wichtigen Betrachtungspositionen. Eine Person, die an der Tür steht, sieht möglicherweise ein anderes Ergebnis als ein sitzender Gast, ein Käufer in der Nähe einer Auslage oder ein Besucher, der von einem oberen Stockwerk herabblickt.
Der Lichtweg bestimmt, wo der Strahl die Decke oder Wand erreicht. Die Blickrichtung bestimmt, ob die LEDs, die helle Diffusoroberfläche oder die innenliegende Hardware direkt zu sehen sind. Eine Voute kann zwar ausreichend Licht liefern, aber dennoch optisch versagen, weil ihre leuchtende Oberfläche von einem kritischen Standpunkt aus sichtbar ist.
Rückschlag, Wurfweite und Montagewinkel wirken zusammen. Eine tiefere Bucht ist nicht automatisch besser und eine größere Entfernung entfernt nicht automatisch alle Artefakte. Das Ergebnis ändert sich auch mit LED-Abstand, Diffusor-Transmission, Oberflächenbeschaffenheit, Leistungspegel und Dimmung. Abmessungen sollten daher als Querschnitt bewertet und nicht aus einem unabhängigen Projekt kopiert werden.
Diese Probleme werden häufig in Gruppen zusammengefasst, weisen jedoch meist auf unterschiedliche Ursachen hin. Wenn Sie zuerst das Muster identifizieren, können Sie die Fehlerbehebung schneller durchführen.
| Sichtbares Ergebnis | Was zuerst überprüft werden muss |
|---|---|
| Einzelne helle Punkte oder Bilder | Direkte Sichtbarkeit, LED-Abstand, Blendabstand, Diffusortiefe und Oberflächenreflexionsgrad |
| Kontinuierliches helles Band nahe der Buchtkante | Streifenposition, Montagewinkel, Abstand zur Empfangsfläche und übermäßige lokale Leistung |
| Wiederholte Muscheln an einer Wand oder Decke | Balkenüberlappung, Abstand, Montagerichtung, Voutenrücksprung und unregelmäßige Installation |
| Dunkle Fugen an den Fugen | Schnittpunkte, Steckerlänge, Profilverbindungen, Kabelausgänge und Abstand zwischen Streifenabschnitten |
| Zu helle Ecken | Überlappende oder gestapelte Streifen, Eckführung, reflektierende Oberflächen und ungleichmäßige Abstände |
Die Tabelle ist ein diagnostischer Ausgangspunkt. Es kann mehr als eine Ursache geben, insbesondere wenn sich die Tiefe einer Bucht ändert oder wenn Installateure Kabel um Strukturelemente herum verlegen müssen.
COB-Streifen kommen oft in Betracht, wenn eine durchgehendere Lichtlinie gewünscht wird, während SMD-Streifen für viele Voutenanwendungen geeignet bleiben, wenn LED-Abstand, Leistung, Voutentiefe und Diffusor richtig aufeinander abgestimmt sind. Die Bezeichnung „COB“ allein garantiert keine punktfreie Decke und „SMD“ bedeutet nicht automatisch sichtbare Punkte.
Eine durchgängig wirkende Streifenoberfläche kann dennoch ein helles Band erzeugen, wenn sie zu nahe an der Empfangsfläche liegt oder in einem ungeeigneten Winkel montiert wird. Umgekehrt lässt sich ein SMD-Streifen gut einfügen, wenn optischer Abstand und Profil passen. Vergleichen Sie die tatsächlichen Kandidatenbaugruppen, anstatt die Entscheidung allein anhand des Pakettyps zu treffen. Käufer können sich die Optionen für COB-Streifen und die Produktoptionen für LED-Streifen als Ausgangspunkte ansehen; Die Eignung für das ausgewählte Modell und Projekt muss noch bestätigt werden.
Eine höhere LED-Dichte kann den Abstand zwischen den Leuchtpunkten verringern, sie definiert jedoch nicht die Gesamtlichtstärke, den Leistungsbedarf, das thermische Verhalten oder die endgültige Beleuchtungsstärke. Ebenso führt mehr Watt pro Meter nicht automatisch zu einer glatteren Bucht. Dichte, Leistung und optische Mischung sollten gemeinsam bewertet werden.
Ein Aluminiumprofil kann die Montage, Ausrichtung und das Wärmemanagement unterstützen, während ein Diffusor den Blick auf die Lichtquelle mildern und dazu beitragen kann, benachbarte Strahler zu verschmelzen. Keine der beiden Komponenten kann jedes architektonische Problem beheben. Ein flaches Profil, das direkt in einer kritischen Sichtlinie platziert wird, erscheint möglicherweise immer noch hell, und ein Opaldiffusor kann eine schlechte Eckführung oder eine große Lücke zwischen den Streifenabschnitten nicht vollständig verbergen.
Der Diffusor verändert auch die Transmission und Verteilung. Eine stärker streuende Abdeckung kann die visuelle Überblendung verbessern, kann jedoch die Lichtabgabe reduzieren. Dieser Kompromiss sollte bei der Schätzung des erforderlichen Lichtniveaus berücksichtigt werden. Auch die Montageausrichtung des Profils spielt eine Rolle: Richtet man das Licht nach oben, auf eine Wand oder über eine Decke, verändert sich der beleuchtete Bereich und die Wahrscheinlichkeit von Wellenbildung.
Profiltiefe, Diffusortyp und Streifenposition sind nützliche Designvariablen, aber das Endergebnis hängt von der tatsächlichen Voute und dem Finish ab. Testen Sie die komplette Baugruppe, anstatt das Profil nur anhand eines Katalogbilds zu genehmigen.
Helle, matte Oberflächen verteilen reflektiertes Licht meist anders als dunkle, glänzende oder stark strukturierte Oberflächen. An einer reflektierenden Decke kann ein Streifen oder ein Anschluss sichtbar sein, der auf einer matten Oberfläche unauffällig wäre. Auch unebener Putz, Fugen und Veränderungen im Farbglanz können dazu führen, dass eine scheinbar gleichmäßige Lichtlinie inkonsistent erscheint.
Betrachten Sie die Bucht von den Positionen aus, die bei normaler Nutzung von Bedeutung sind: Eingänge, Rezeptionstresen, Betten, Esstische, Verkaufsgänge, Rolltreppen und Aussichtspunkte auf der oberen Ebene. Ein von einer zentralen Position aus aufgenommenes Foto reicht nicht aus, um den Entwurf zu genehmigen.
Ecken sind häufige Fehlerquellen, da der Streifen nicht immer dem gleichen Verlauf wie die gerade Strecke folgen kann. Das Biegen eines Produkts in eine nicht genehmigte Richtung, das Unterschreiten des zulässigen Biegeradius, das Stapeln von Abschnitten oder überlappende leuchtende Bereiche können zu Schäden oder sichtbaren hellen Flecken führen. Dort, wo Steckverbinder, Endstücke oder Kabeleinführungen das Licht unterbrechen, können dunkle Lücken entstehen.
Das richtige Detail hängt von der ausgewählten Leiste, den zulässigen Schnittpunkten, der Verbindungs- oder Lötmethode, dem Profilsystem und dem Servicezugang ab. Planen Sie Innenecken, Außenecken, Anfänge, Enden und Übergänge auf der Zeichnung. Platzieren Sie unvermeidbare Gelenke, soweit möglich, außerhalb der kritischsten Sichtbereiche und fügen Sie eine repräsentative Ecke in das Modell ein.
Eine optisch korrekte Bucht kann inkonsistent werden, wenn lange Strecken, zu kleine Leiter, ungeeignete Einspeisungsorte oder nicht übereinstimmende Treiber zu Spannungsabfällen führen. Das Ende eines Laufs kann dunkler erscheinen oder eine Farbverschiebung aufweisen. Auch mehrere Zweige können unterschiedlich aussehen, wenn ihre elektrischen Bedingungen oder Dimmsignale nicht gleichwertig sind.
Planen Sie Spannung, Abzweiglängen, Kabelwege, Einspeisepunkte, Controller-Kanäle und zugängliche Treiberstandorte, bevor Sie die Decke schließen. Benutzen Sie den bei Fragen zum elektrischen Design Das visuelle Modell sollte die vorgesehene Treiber- und Steuerungsmethode verwenden und bei mehreren Dimmstufen beobachtet werden, bei denen das Dimmen Teil des Projekts ist. Leitfaden zum Spannungsabfall und zur Dimensionierung des Netzteils für LED-Streifen .
Ein nützliches Modell reproduziert die Variablen, die das Ergebnis verändern können. Wenn das Projekt eine tiefe Nische, eine gewölbte Decke, eine glänzende Oberfläche oder komplexe Ecken umfasst, reicht ein kurzer, an einer Platte befestigter Streifen nicht aus.
Reproduzieren Sie die Voutenlippe, die Tiefe, die Montageebene, die Streifenausrichtung, das Profil, den Diffusor und die Empfangsfläche. Verwenden Sie die gewünschte Lackfarbe und den gewünschten Glanz, wenn diese für den reflektierten Effekt wichtig sind.
Die gerade Mitte eines Laufs ist normalerweise der einfachste Teil. Bei einer repräsentativen Verbindung oder Ecke ist die Wahrscheinlichkeit größer, dass eine dunkle Lücke, eine helle Überlappung, ein Kabelschatten oder Probleme mit der Installationstoleranz auftreten.
Überprüfen Sie die volle Leistung und die im Raum erwarteten niedrigeren Betriebspegel. Kameras können dabei helfen, Vergleiche zu dokumentieren, aber Belichtungs- und Weißabgleicheinstellungen können Artefakte übertreiben oder verbergen. Notieren Sie Mustermodell, Profil, Diffusor, Treiber, Steuerungseinstellung, Hohlkehlenabmessungen und Betrachtungspositionen, damit das genehmigte Ergebnis reproduziert werden kann.
Herstellerspezifische Installationsanleitungen können nützliche Montagekontrollen bieten, sollten jedoch nicht das Projektmodell ersetzen. In dieser beispielsweise Installationsanleitung für lineare LED-Vouten werden die Designsimulation und die sorgfältige Kabelplatzierung rund um die LED und den Diffusor hervorgehoben.
Um Produktoptionen effizient zu vergleichen, stellen Sie vor dem Angebot oder der Bemusterung die folgenden Informationen bereit:
Antrags- und Projekttyp
Buchtabschnittszeichnung mit Abmessungen
Wichtige Betrachtungspositionen und direkte Sichtbarkeitsrisiken
Decken- oder Wandmaterial, Farbe, Textur und Glanzgrad
Innen- oder Außenumgebung und erwartete Exposition
Erforderlicher Lichteffekt und, falls vorhanden, ein Beleuchtungsziel
Bevorzugter Streifentyp oder ausgewähltes Modell
Spannung, Farbe oder CCT, CRI und Steuerungsmethode
Anforderungen an Profil und Diffusor
Lauflängen, Verzweigungsplan, Einspeisungsorte und Fahrerpositionen
Eck-, Verbindungs-, Schnittlängen- und Kabeleinführungsdetails
Mengenbereich, Zielmarkt und erforderliche Zertifizierungsdokumente
Die Verfügbarkeit und Anwendbarkeit der UL-, CE-, RoHS- und FCC-Dokumentation sollte für das ausgewählte Modell und den Zielmarkt bestätigt werden. Eine für ein Modell verfügbare IP-Schutzart, elektrische Schnittstelle oder ein Dokument sollte nicht für ein anderes Modell oder für die abgeschlossene Installation angenommen werden.
Nein. Die COB-Konstruktion kann eine kontinuierlicher wirkende Quelle bieten, aber die Decke kann dennoch ein helles Band, Blendung oder ungleichmäßige Reflexion aufweisen, wenn die Streifenposition, der Winkel, die Leistung oder die Voutengeometrie ungeeignet sind. Testen Sie die komplette Baugruppe.
Nein. Ein Diffusor kann die optische Mischung verbessern, aber er kann die direkte Sicht, einen unzureichenden Mischungsabstand, große Lücken, übereinanderliegende Ecken oder einen ungeeigneten Montagewinkel nicht vollständig korrigieren. Es kann auch das durchgelassene Licht reduzieren.
Das Scalloping wird durch die Strahlüberlappung, den Abstand, die Ausrichtung und die Empfangsfläche beeinflusst, nicht nur durch den LED-Abstand. Überprüfen Sie Querschnitt, Rücksprung, Montagerichtung und Einbaukonsistenz.
Es gibt keine universelle Orientierung. Die beste Ausrichtung hängt von der gewünschten Wirkung, dem Hohlkehlenabschnitt, der Oberfläche, der Profiloptik und den Sichtachsen ab. Vergleichen Sie die Alternativen in einer Schnittzeichnung und einem repräsentativen Modell.
Es gibt keinen einzigen Abstand, der für jedes Projekt korrekt ist. Der erforderliche Blendabstand ändert sich je nach LED-Abstand, Diffusor, Montagewinkel, Leistung, Voutentiefe und Oberflächenbeschaffenheit. Validieren Sie die vorgeschlagene Abmessung anhand der tatsächlichen Baugruppe.
Verwenden Sie eine Methode, die für den ausgewählten Streifen und das ausgewählte Profil zulässig ist. Erzwingen Sie keine unzulässige Biegung oder Überlappung von Abschnitten, ohne die optische Wirkung zu prüfen. Beziehen Sie den echten Stecker, den Schnittpunkt, den Kabeleingang und die Eckdetails in das Modell ein.
Es kann einen Teil des Konzepts validieren, stellt jedoch möglicherweise keinen langfristigen Spannungsabfall, mehrere Abzweigungen, ungewöhnliche Sichtlinien, gekrümmte Abschnitte oder wiederholte Verbindungen dar. Das Muster sollte die anspruchsvollsten Projektdetails enthalten.
Senden Sie den Antrag, die Voutenzeichnung, die Abmessungen, die Sichtlinien, die Oberflächenbeschaffenheit, den gewünschten Effekt, die Spannung, die Farbe oder den CCT, den CRI, die Kontrollmethode, die Lauflängen, die Treiberpositionen, die Eck- und Verbindungsdetails, den Mengenbereich, den Zielmarkt und die erforderlichen Dokumente.
Der sicherste Weg zu einer reibungslosen Voutenbeleuchtung ist die Abstimmung von Architektur, Optik, elektrischem Design und Installationsmethode vor der Bestellung. Ein repräsentatives Mock-up verwandelt subjektive Wörter wie „einheitlich“, „weich“ und „punktfrei“ in eine vereinbarte visuelle Referenz.
